Cấu tạo hệ thống giữ xe thông minh gồm những thiết bị nào?

Cấu tạo hệ thống giữ xe thông minh thường gồm camera, đầu đọc thẻ hoặc thiết bị nhận diện, phần mềm quản lý, máy tính điều khiển, barie tự động và các thiết bị hỗ trợ như bảng LED, máy in hóa đơn, UPS. Các bộ phận này phối hợp để ghi nhận, xác thực và kiểm soát phương tiện ra vào bãi xe.

Không phải bãi xe nào cũng cần cùng một cấu hình. Một bãi xe máy nhỏ có thể chỉ cần camera, đầu đọc thẻ, phần mềm và máy tính. Trong khi đó, chung cư, nhà máy hoặc bãi xe ô tô thường cần thêm barie, camera nhận diện biển số, đầu đọc UHF hoặc hệ thống đối soát dữ liệu chặt chẽ hơn.

Bài viết này giúp bạn hiểu rõ hệ thống giữ xe thông minh gồm những thành phần nào, từng bộ phận có nhiệm vụ gì và cần lưu ý gì khi chọn cấu hình thực tế.

1. Hệ thống giữ xe thông minh gồm những nhóm thành phần chính

Hệ thống giữ xe thông minh gồm 5 nhóm chính: thiết bị nhận diện, thiết bị xác thực, thiết bị kiểm soát lối ra vào, phần mềm quản lý và hạ tầng hỗ trợ. Mỗi nhóm đảm nhiệm một phần trong quá trình ghi nhận, đối chiếu và cho phép phương tiện ra vào.

Các nhóm thành phần thường gặp gồm:

• Thiết bị nhận diện: camera toàn cảnh, camera nhận diện biển số, camera quan sát làn xe.
• Thiết bị xác thực: đầu đọc thẻ RFID, thẻ Mifare, thẻ Proximity, đầu đọc UHF, mã QR hoặc Face ID.
• Thiết bị kiểm soát: barie tự động, bộ điều khiển, cảm biến an toàn.
• Phần mềm quản lý: lưu dữ liệu xe vào ra, quản lý vé lượt, xe tháng, doanh thu và lịch sử giao dịch.
• Thiết bị hỗ trợ: máy tính, tủ thiết bị, bảng LED, máy in hóa đơn, UPS, mạng LAN hoặc máy chủ dữ liệu.

Điểm quan trọng là không nên hiểu hệ thống giữ xe thông minh chỉ là một phần mềm hoặc một camera nhận diện biển số. Đây là một tổ hợp thiết bị được kết nối với nhau.

Ví dụ, với bãi xe máy quy mô nhỏ, cấu hình có thể gồm máy tính, phần mềm giữ xe, đầu đọc thẻ, camera chụp ảnh xe và camera chụp người điều khiển. Với bãi xe ô tô tại chung cư, hệ thống thường cần thêm barie tự động, camera nhận diện biển số và thiết bị hiển thị trạng thái ra vào.

2. Nhóm thiết bị nhận diện và xác thực phương tiện

Nhóm thiết bị nhận diện và xác thực có nhiệm vụ giúp hệ thống biết phương tiện nào đang vào bãi, ai đang sử dụng thẻ và dữ liệu có khớp với lượt xe trước đó hay không. Đây là phần ảnh hưởng trực tiếp đến độ chính xác khi kiểm soát xe ra vào.

Trong cấu tạo hệ thống giữ xe thông minh, nhóm này thường gồm camera và thiết bị đọc dữ liệu.

2.1. Camera nhận diện biển số và camera toàn cảnh

Camera toàn cảnh dùng để ghi lại hình ảnh phương tiện, người điều khiển và khu vực làn xe. Camera nhận diện biển số, thường gọi là camera ANPR hoặc LPR, có nhiệm vụ đọc biển số xe để phần mềm lưu và đối chiếu khi xe ra khỏi bãi.

Một hệ thống có thể dùng một hoặc nhiều camera tùy nhu cầu:

• Camera chụp biển số xe.
• Camera chụp toàn cảnh xe.
• Camera chụp người điều khiển.
• Camera giám sát khu vực cổng.

Với bãi xe có lưu lượng lớn hoặc yêu cầu an ninh cao, camera nhận diện biển số giúp giảm rủi ro nhầm xe. Tuy nhiên, hiệu quả nhận diện còn phụ thuộc vào góc lắp camera, ánh sáng, tốc độ xe và chất lượng biển số.

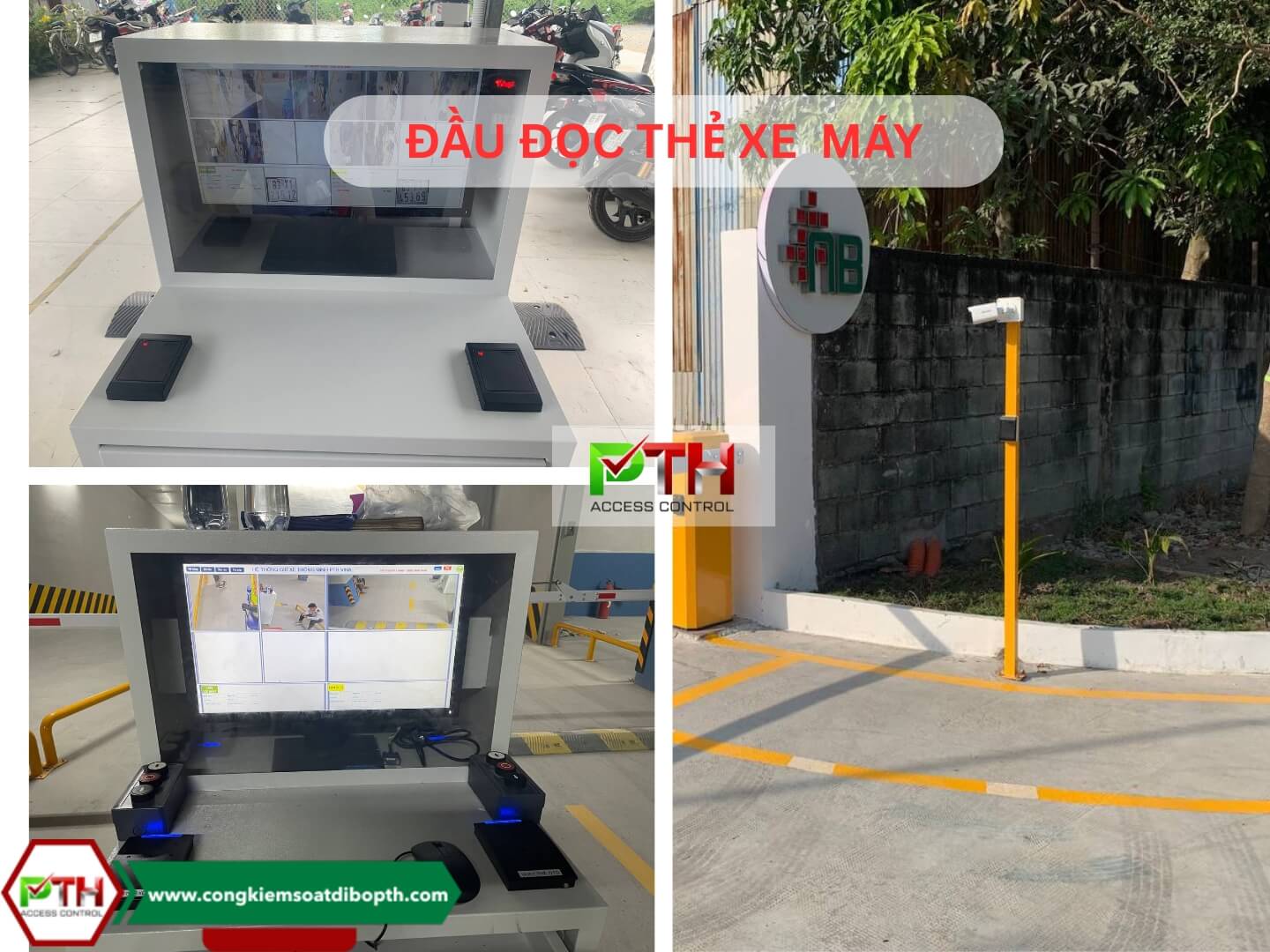

2.2. Đầu đọc thẻ RFID/ UHF/ QR code/ Face ID

Đầu đọc thẻ RFID dùng để đọc thông tin từ thẻ xe. Trong thực tế, các loại thẻ thường gặp gồm thẻ Mifare, thẻ Proximity hoặc các dòng thẻ chống sao chép tùy cấu hình hệ thống.

Một số mô hình có thể dùng thêm:

• UHF: phù hợp cho ô tô hoặc xe tháng cần nhận diện từ xa.
• QR code: phù hợp với vé khách, vé tạm hoặc mô hình ra vào không dùng thẻ cứng.
• Face ID: phù hợp với khu vực cần xác thực người dùng, không chỉ xác thực phương tiện.
• Nhận diện biển số: phù hợp khi cần đối chiếu biển số với dữ liệu xe vào.

Nói ngắn gọn, camera giúp nhận diện hình ảnh và biển số, còn đầu đọc thẻ hoặc công nghệ xác thực giúp hệ thống biết phương tiện có quyền ra vào hay không. Hai nhóm này thường được kết hợp để tăng độ chính xác.

3. Nhóm thiết bị kiểm soát lối ra vào và hỗ trợ vận hành

Nhóm thiết bị kiểm soát lối ra vào có nhiệm vụ điều khiển luồng xe, hiển thị thông tin và hỗ trợ nhân viên vận hành tại cổng. Đây là nhóm giúp dữ liệu từ phần mềm chuyển thành hành động thực tế ngoài làn xe.

3.1. Barie tự động

Barie tự động dùng để đóng mở làn xe sau khi hệ thống xác thực thành công. Thiết bị này thường xuất hiện ở bãi xe ô tô, chung cư, tòa nhà, nhà máy hoặc khu vực cần kiểm soát cổng chặt chẽ.

Với bãi xe máy nhỏ, barie có thể không bắt buộc. Nhưng với bãi xe có lưu lượng lớn hoặc cần kiểm soát xe ra vào rõ ràng, barie giúp hạn chế tình trạng phương tiện tự ý đi qua cổng.

3.2. Bộ điều khiển trung tâm

Bộ điều khiển trung tâm là thiết bị nhận và truyền tín hiệu giữa phần mềm với các thiết bị ngoài làn xe. Khi phần mềm xác nhận xe hợp lệ, bộ điều khiển có thể gửi lệnh mở barie, bật đèn báo hoặc kích hoạt còi cảnh báo.

Thiết bị này giúp hệ thống vận hành tự động hơn, thay vì mọi thao tác đều phụ thuộc vào nhân viên bảo vệ. Đây là một trong những bộ phận quan trọng trong cấu tạo hệ thống giữ xe thông minh.

3.3. Bảng LED hiển thị

Bảng LED hiển thị giúp người dùng và nhân viên nhìn nhanh thông tin tại làn xe. Nội dung hiển thị có thể gồm biển số, phí gửi xe, trạng thái vé, thời gian vào ra hoặc thông báo lỗi.

Thiết bị này đặc biệt hữu ích ở bãi xe có thu phí, bãi ô tô hoặc khu vực có lưu lượng xe lớn. Khi thông tin hiển thị rõ, nhân viên dễ kiểm tra và người gửi xe cũng dễ theo dõi hơn.

3.4. Máy in vé hoặc máy in hóa đơn

Máy in vé hoặc máy in hóa đơn thường dùng cho bãi xe có thu phí lượt. Thiết bị này in thông tin giao dịch như thời gian gửi xe, phí gửi xe, mã vé hoặc thông tin đối soát khi cần.

Với bãi xe chỉ quản lý xe tháng, máy in có thể không cần thiết. Vì vậy, thiết bị này nên được chọn theo mô hình vận hành thực tế, không nên mặc định lắp cho mọi bãi xe.

3.5. Tủ thiết bị hoặc kiosk vận hành

Tủ thiết bị hoặc kiosk dùng để bảo vệ máy tính, đầu đọc thẻ, bộ điều khiển, nguồn điện và các thiết bị đặt tại làn xe. Với khu vực ngoài trời, tủ cần hạn chế ảnh hưởng từ mưa, bụi, nhiệt và va chạm.

Cách bố trí tủ thiết bị ảnh hưởng trực tiếp đến thao tác của nhân viên và việc bảo trì sau này. Nếu đặt sai vị trí, hệ thống có thể khó vận hành dù thiết bị bên trong vẫn đúng cấu hình.

3.6. Bộ lưu điện UPS

Bộ lưu điện UPS giúp duy trì hoạt động cho một số thiết bị trong thời gian ngắn khi mất điện. UPS thường cấp nguồn cho máy tính, camera, bộ điều khiển, thiết bị mạng hoặc các thành phần cần duy trì liên tục.

Với bãi xe có barie và phần mềm quản lý, UPS giúp hạn chế tình trạng hệ thống tắt đột ngột. Đây là thiết bị nên được tính từ đầu nếu bãi xe cần vận hành ổn định trong giờ cao điểm.

Điểm cần lưu ý là barie không phải lúc nào cũng bắt buộc. Bãi xe máy nhỏ có thể không dùng barie nếu nhân viên vẫn kiểm soát thủ công tại cổng. Ngược lại, bãi xe ô tô hoặc cổng nhà máy thường cần barie để tránh xe tự ý ra vào.

Checklist thiết bị hỗ trợ nên kiểm tra:

• Có cần barie tự động hay chỉ cần kiểm soát bằng nhân viên?
• Có cần bảng LED hiển thị phí hoặc biển số không?
• Có cần máy in hóa đơn cho vé lượt không?
• Tủ thiết bị có đủ an toàn khi đặt gần làn xe không?
• Có UPS để duy trì vận hành khi mất điện ngắn hạn không?

Một lỗi thường gặp là chọn đủ camera và phần mềm nhưng bỏ qua UPS, khiến hệ thống bị gián đoạn khi mất điện. Với bãi xe đông, việc mất điện đột ngột có thể làm chậm quá trình đối soát xe ra vào.

4. Phần mềm quản lý bãi xe và hạ tầng kết nối

Phần mềm quản lý bãi xe là trung tâm xử lý dữ liệu của hệ thống giữ xe thông minh. Phần mềm không chỉ dùng để nhập biển số hoặc tính tiền, mà còn kết nối camera, đầu đọc thẻ, barie, máy in, bảng LED và cơ sở dữ liệu.

Các chức năng chính của phần mềm thường gồm:

• Lưu thông tin xe vào và xe ra.
• Lưu hình ảnh phương tiện, biển số, thời gian và loại vé.
• Quản lý vé lượt, xe tháng, cư dân, nhân viên hoặc khách vãng lai.
• Tính phí gửi xe theo cấu hình.
• Phân quyền nhân viên vận hành.
• Đối soát doanh thu theo ca, ngày hoặc tháng.
• Tra cứu lịch sử giao dịch khi có sự cố.

Với mô hình có camera nhận diện biển số, phần mềm sẽ nhận dữ liệu biển số từ camera, lưu cùng hình ảnh và thời gian vào bãi. Khi xe ra, hệ thống tiếp tục đọc biển số hoặc thẻ để đối chiếu dữ liệu trước đó.

Hạ tầng kết nối cũng ảnh hưởng lớn đến độ ổn định. Một hệ thống giữ xe thông minh thường cần máy tính vận hành, mạng LAN, thiết bị mạng, cơ sở dữ liệu và đôi khi có máy chủ nội bộ hoặc kết nối Internet để đồng bộ.

Điểm cần lưu ý là không nên chỉ đánh giá hệ thống qua giao diện phần mềm. Phần mềm dễ dùng là cần thiết, nhưng khả năng kết nối thiết bị, lưu dữ liệu ổn định, phân quyền rõ ràng và truy xuất lịch sử mới là những yếu tố quan trọng khi vận hành lâu dài.

Ví dụ, nếu mạng nội bộ chập chờn, camera và đầu đọc vẫn có thể hoạt động riêng lẻ nhưng dữ liệu đồng bộ có thể không ổn định. Nếu phần mềm không phân quyền rõ, việc đối soát doanh thu theo ca trực cũng dễ phát sinh sai lệch.

5. Lưu ý khi chọn cấu hình hệ thống giữ xe thông minh

Chọn cấu hình hệ thống giữ xe thông minh cần dựa trên mô hình bãi xe, không nên chọn thiết bị theo cảm tính. Một cấu hình phù hợp phải xử lý được loại phương tiện, lưu lượng, cách thu phí và mức độ kiểm soát an ninh thực tế.

Trước khi chọn thiết bị, nên kiểm tra các yếu tố sau:

• Bãi xe phục vụ xe máy, ô tô hay cả hai?
• Có bao nhiêu làn vào và làn ra?
• Lưu lượng cao điểm tập trung vào khung giờ nào?
• Có quản lý xe tháng, vé lượt hay cả hai?
• Có cần nhận diện biển số tự động không?
• Có cần barie để kiểm soát cổng không?
• Điều kiện ánh sáng tại làn xe có ổn định không?
• Hạ tầng mạng LAN và nguồn điện đã sẵn sàng chưa?
• Có cần UPS để tránh gián đoạn khi mất điện không?
• Phần mềm có cần mở rộng thêm làn xe trong tương lai không?

Với trường học, hệ thống thường cần xử lý nhanh xe máy vào giờ cao điểm. Với chung cư, cấu hình nên ưu tiên quản lý xe tháng, cư dân và ô tô. Với nhà máy, hệ thống có thể cần UHF hoặc nhận diện biển số để giảm ùn tắc tại cổng.

Một số lỗi dễ gặp khi chọn cấu hình:

• Lắp camera sai góc, biển số khó nhận diện ban đêm.
• Chọn đầu đọc thẻ không phù hợp với loại thẻ đang dùng.
• Không tính đến lưu lượng giờ cao điểm.
• Thiếu UPS hoặc phương án vận hành khi mất điện.
• Phần mềm khó mở rộng khi tăng thêm làn xe.
• Chỉ quan tâm thiết bị, không kiểm tra hạ tầng mạng và vị trí lắp đặt.

Nói ngắn gọn, cấu tạo hệ thống giữ xe thông minh không nên được hiểu là một danh sách thiết bị cố định. Cấu hình đúng là cấu hình đủ cho nhu cầu vận hành, dễ kiểm soát dữ liệu và có khả năng mở rộng khi bãi xe thay đổi.

6. FAQ

Cấu tạo hệ thống giữ xe thông minh gồm những gì?

Cấu tạo hệ thống giữ xe thông minh thường gồm camera, đầu đọc thẻ hoặc thiết bị nhận diện, phần mềm quản lý, máy tính điều khiển, barie tự động và thiết bị hỗ trợ như UPS, bảng LED, máy in hóa đơn. Tùy mô hình bãi xe, cấu hình có thể rút gọn hoặc mở rộng.

Có bắt buộc phải dùng camera nhận diện biển số không?

Không phải bãi xe nào cũng bắt buộc dùng camera nhận diện biển số. Với bãi xe nhỏ, hệ thống thẻ từ có thể đáp ứng nhu cầu cơ bản. Tuy nhiên, camera biển số giúp tăng khả năng đối chiếu, lưu hình ảnh và hạn chế nhầm xe khi lưu lượng lớn.

Barie tự động có phải thành phần bắt buộc không?

Barie tự động không bắt buộc trong mọi hệ thống giữ xe thông minh. Thiết bị này phù hợp hơn với cổng ô tô, chung cư, nhà máy hoặc bãi xe cần kiểm soát luồng xe chặt chẽ. Với bãi xe máy nhỏ, nhân viên có thể kiểm soát thủ công tùy cách vận hành.

Phần mềm giữ xe thông minh có vai trò gì?

Phần mềm giữ xe thông minh quản lý dữ liệu xe vào ra, hình ảnh, biển số, loại vé, xe tháng, doanh thu và lịch sử giao dịch. Phần mềm cũng kết nối camera, đầu đọc thẻ, barie, máy in và bảng LED để toàn hệ thống vận hành đồng bộ.

Bãi xe nhỏ có cần đầy đủ tất cả thiết bị không?

Bãi xe nhỏ không nhất thiết cần đầy đủ camera biển số, barie, UHF hoặc bảng LED. Cấu hình nên dựa trên số làn xe, loại phương tiện, nhu cầu thu phí, mức an ninh và ngân sách. Quan trọng nhất là chọn đúng thiết bị cần thiết, không lắp dư gây lãng phí.

Cấu tạo hệ thống giữ xe thông minh gồm nhiều nhóm thiết bị phối hợp với nhau, từ camera, đầu đọc thẻ, phần mềm quản lý đến barie, UPS và hạ tầng mạng. Mỗi bãi xe sẽ cần một cấu hình khác nhau tùy loại phương tiện, lưu lượng và mức độ kiểm soát.

Nếu bạn đang chuẩn bị lắp đặt hoặc nâng cấp bãi xe, nên khảo sát thực tế trước khi chọn thiết bị. Việc chọn đúng cấu hình ngay từ đầu sẽ giúp hệ thống vận hành ổn định, dễ đối soát và thuận tiện hơn khi cần mở rộng sau này.
