CỔNG SWING BARRIER

Swing Barrier là giải pháp cổng an ninh tự động hoàn hảo để kiểm soát lối đi mà vẫn giữ được vẻ sang trọng, hiện đại và không gian mở thoáng đãng. Đây là lựa chọn hàng đầu cho các sảnh tòa nhà, văn phòng cao cấp, thay thế cho các loại cổng an ninh truyền thống vốn bị cho là cứng nhắc và chiếm dụng không gian.

Nhưng làm thế nào để chọn đúng cấu hình một cánh hay hai cánh, nên chọn thương hiệu nào, và các thông số kỹ thuật quan trọng cần lưu ý là gì? Một quyết định sai lầm không chỉ ảnh hưởng đến ngân sách mà còn tác động đến trải nghiệm của khách hàng và hình ảnh của cả một tổ chức.

Với kinh nghiệm tư vấn và triển khai thực tế, bài viết này từ PTH sẽ cung cấp cho bạn mọi thông tin từ A-Z. Chúng tôi sẽ cùng bạn “mổ xẻ” chi tiết từ cấu tạo, nguyên lý hoạt động, so sánh các loại cổng, cho đến bảng giá và thông số kỹ thuật chi tiết, giúp bạn đưa ra quyết định đầu tư chính xác nhất.

Cổng Swing Barrier là gì?

Swing Barrier, hay còn được biết đến với các tên gọi phổ biến khác như cổng Swing Barie hoặc cửa Swing Barrier, là một thiết bị phân làn và kiểm soát người đi bộ tự động. Đặc điểm nhận dạng cốt lõi của nó là sử dụng một hoặc hai cánh tay (thường làm từ kính cường lực hoặc acrylic trong suốt) xoay theo phương ngang để đóng hoặc mở lối đi, tương tự như cơ chế hoạt động của một cánh cửa tự động.

Khác với các giải pháp khác, cổng Swing Barrier được sinh ra để dung hòa hai yếu tố tưởng chừng như đối lập: An ninh nghiêm ngặt và Kiến trúc thanh lịch. Nó tạo ra một rào cản vật lý hiệu quả nhưng vẫn duy trì cảm giác thân thiện, cởi mở và không gây cảm giác tù túng cho không gian kiến trúc.

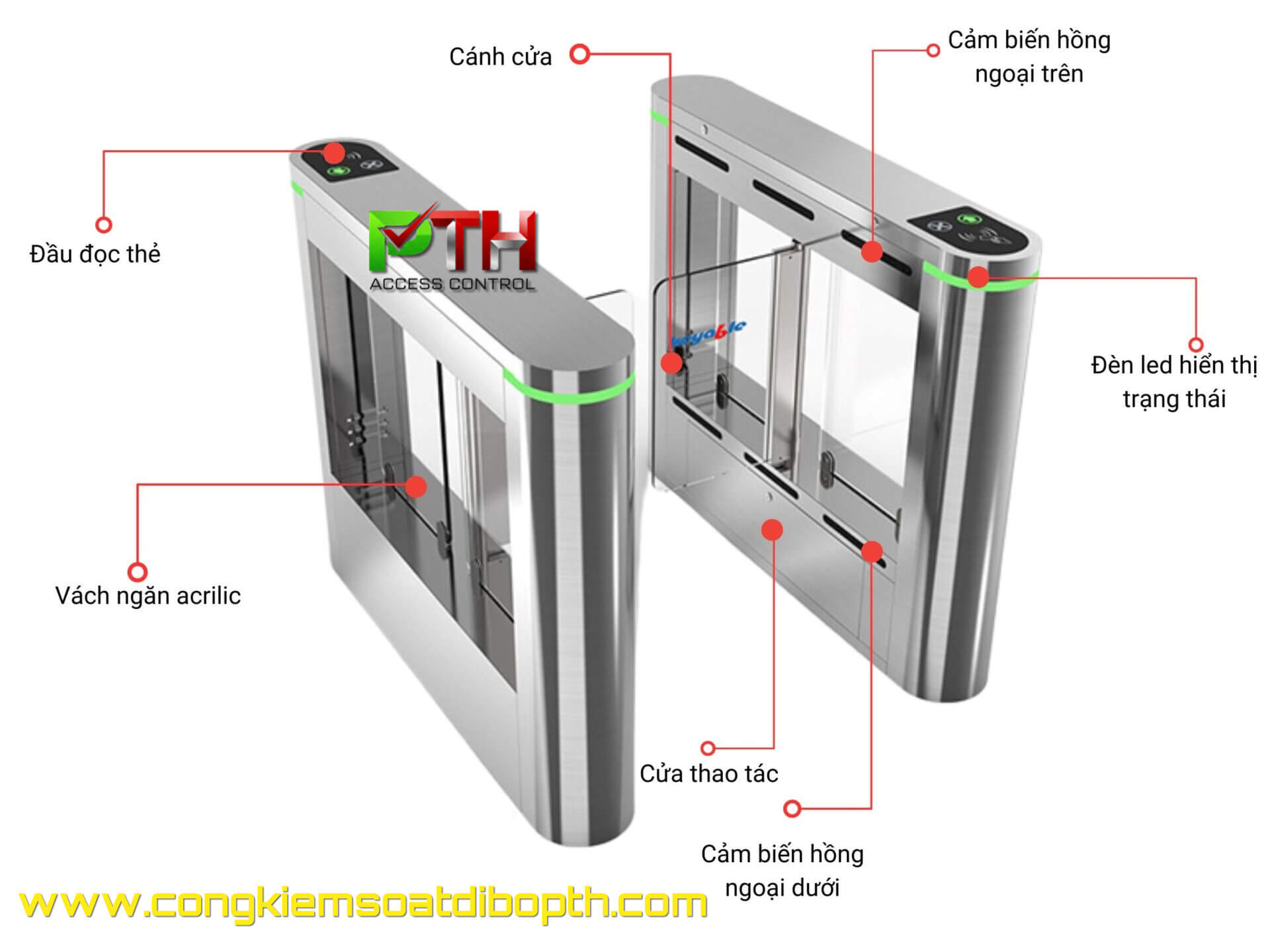

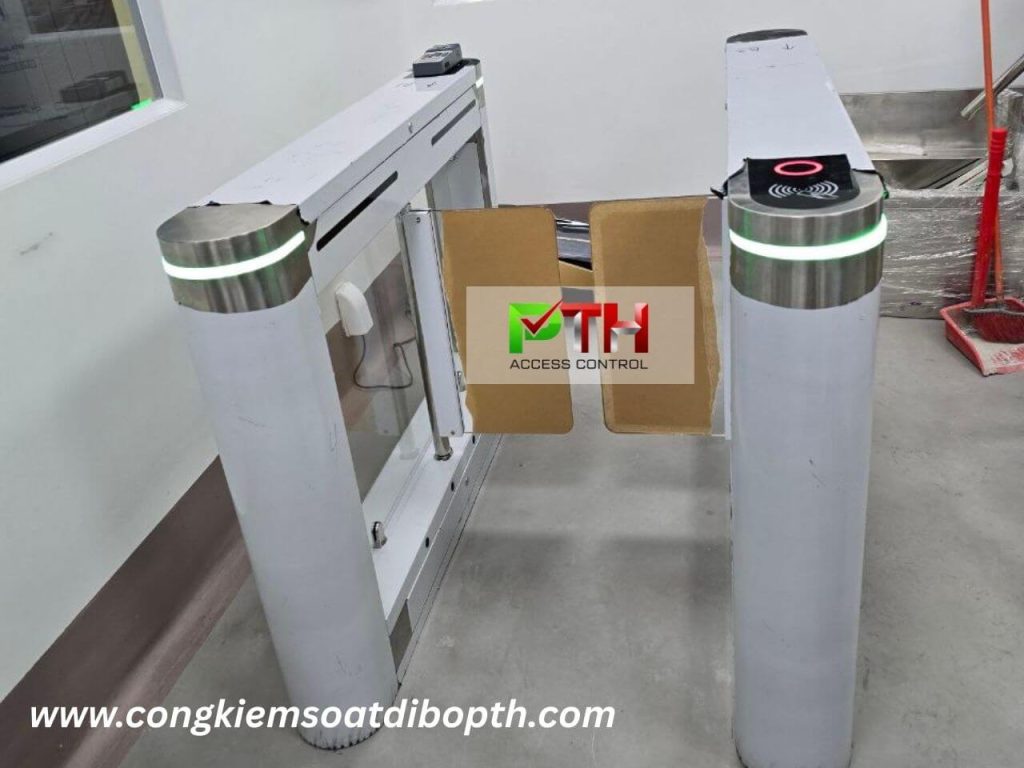

Cấu tạo chi tiết của cổng Swing Barrier

Để vận hành một cách ổn định và an toàn, một chiếc cổng Swing Barrier được cấu thành từ nhiều bộ phận cơ-điện tử chất lượng cao. Hiểu rõ từng thành phần sẽ giúp bạn đánh giá chất lượng sản phẩm một cách chính xác hơn, thay vì chỉ nhìn vào vẻ bề ngoài.

Thân vỏ (Housing)

Đây là bộ khung xương chính, bảo vệ các linh kiện tinh vi bên trong. Tiêu chuẩn vàng của ngành hiện nay là sử dụng thép không gỉ SUS304 với độ dày tối thiểu 1.5mm. Chất liệu này đảm bảo thiết bị không bị gỉ sét, ăn mòn trong điều kiện khí hậu nóng ẩm của Việt Nam, đồng thời mang lại vẻ ngoài sáng bóng, sang trọng và kết cấu vững chắc.

Cánh tay (Barrier Wing/Arm)

Thường được làm từ kính cường lực (tempered glass) hoặc acrylic trong suốt với độ dày từ 10mm trở lên. Vật liệu trong suốt này là yếu tố quyết định tính “mở” của không gian. Các cạnh của cánh tay phải được mài vát và bo tròn một cách tinh xảo để đảm bảo an toàn tuyệt đối cho người sử dụng khi tiếp xúc.

Động cơ không chổi than (Brushless Motor)

Đây được xem là “trái tim” của toàn bộ hệ thống và là yếu tố phân biệt giữa hàng cao cấp và hàng phổ thông. So với động cơ chổi than (brushed motor) cũ, động cơ không chổi than mang lại hiệu suất vượt trội:

• Vận hành êm ái: Gần như không tạo ra tiếng ồn.
• Tuổi thọ cao: Giảm thiểu ma sát, ít bị mài mòn, độ bền có thể lên tới hàng triệu lần đóng/mở.
• Ít bảo trì: Không cần thay thế chổi than định kỳ.

Hệ thống cảm biến an toàn (Infrared Sensors)

Đây là “đôi mắt” của cổng. Một hệ thống Swing Barrier chất lượng cao thường được trang bị nhiều cặp cảm biến hồng ngoại (Infrared sensors) bố trí dọc theo thân vỏ. Chúng tạo ra một hàng rào an toàn vô hình với hai nhiệm vụ chính:

• Chống kẹp: Ngay lập tức dừng hoặc đảo chiều cánh tay khi phát hiện có người hoặc vật cản trong khu vực đóng.
• Chống bám đuôi: Phát hiện hành vi đi theo trái phép ngay sau khi người dùng hợp lệ đã đi qua.

Bo mạch điều khiển trung tâm (Controller Board)

Là “bộ não” xử lý mọi tín hiệu từ đầu đọc xác thực và cảm biến, sau đó ra lệnh chính xác cho động cơ hoạt động.

Hệ thống đèn LED chỉ dẫn

Đèn LED được tích hợp trên thân vỏ, cung cấp chỉ dẫn trực quan cho người dùng: màu xanh cho phép đi, màu đỏ báo hiệu trạng thái chờ hoặc từ chối qua.

Các cấu hình lắp đặt swing barrier phổ biến và cách tính số lượng trụ

Một trong những ưu điểm lớn của cổng Swing Barrier Gate là khả năng lắp đặt linh hoạt, cho phép tạo ra hệ thống kiểm soát từ một đến nhiều làn đi bộ liền kề một cách thẩm mỹ và hiệu quả. Để lên kế hoạch không gian và dự toán chi phí chính xác, chúng ta cần hiểu rõ về các “viên gạch” cấu thành nên hệ thống này.

Về cơ bản, một hệ thống Swing Barrier được lắp ghép từ hai loại trụ chính:

• Trụ đơn: Là trụ có một cánh tay, được sử dụng để bắt đầu hoặc kết thúc một dãy làn.
• Trụ đôi: Là trụ có hai cánh tay ở hai bên, được sử dụng ở giữa để ngăn cách hai làn đi liền kề.

Dựa trên hai loại trụ này, chúng ta có các cấu hình lắp đặt phổ biến như sau:

• Hệ thống 1 làn: Cần 2 trụ đơn. Đây là cấu hình tiêu chuẩn cho một lối ra vào chính, tạo ra sự cân đối và sang trọng. (Sơ đồ: [Trụ đơn] <—> [Trụ đơn])

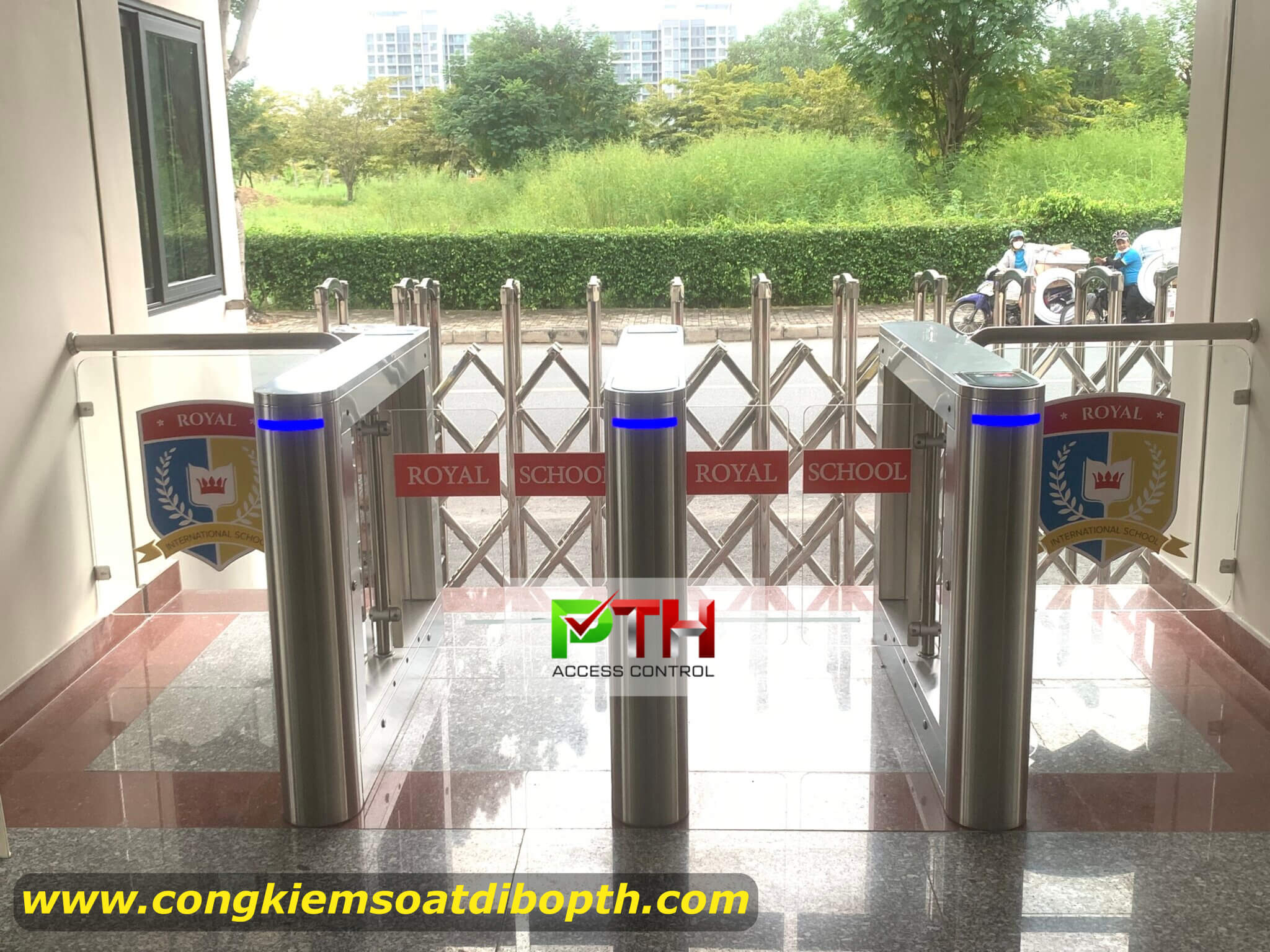

• Hệ thống 2 làn: Cần 2 trụ đơn (lắp ở hai bên ngoài) và 1 trụ đôi (lắp ở giữa). (Sơ đồ: [Trụ đơn] <—> [Trụ đôi] <—> [Trụ đơn])

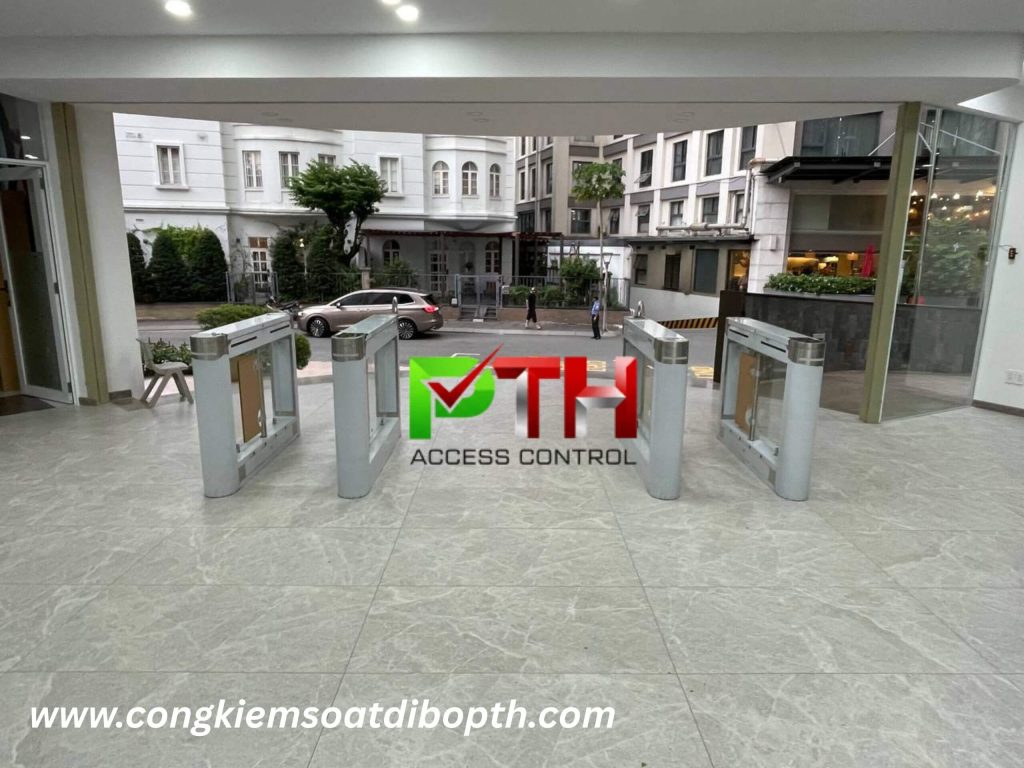

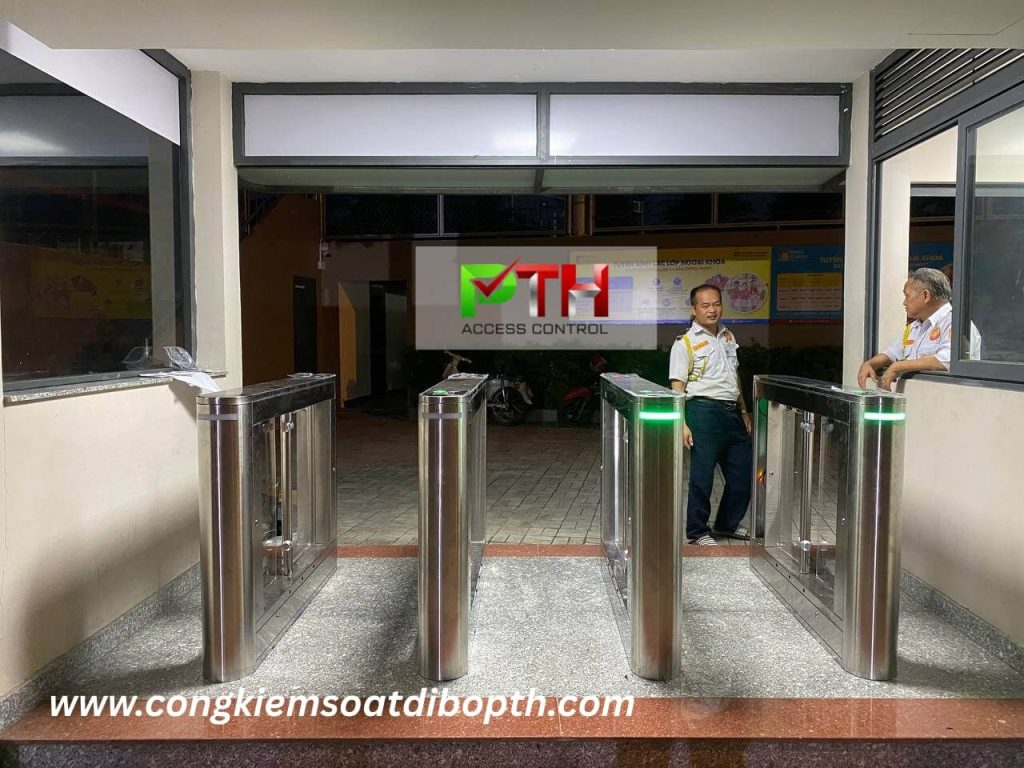

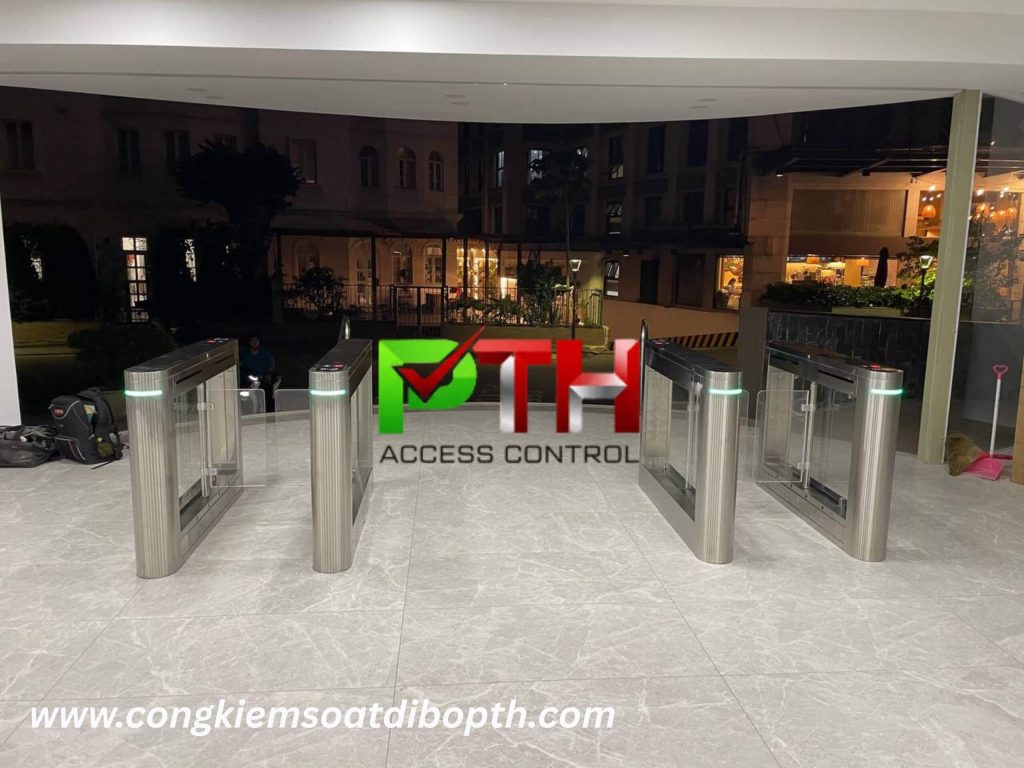

• Hệ thống 3 làn: Cần 2 trụ đơn và 2 trụ đôi.
• Hệ thống 4 làn: Cần 2 trụ đơn và 3 trụ đôi.
• Hệ thống 5 làn: Cần 2 trụ đơn và 4 trụ đôi.

Công thức chung để tính toán nhanh là: Số trụ cần thiết = Số làn mong muốn + 1.

Lời khuyên từ chuyên gia PTH: Việc hiểu rõ công thức này là cực kỳ quan trọng khi làm việc với bản vẽ mặt bằng và dự toán ngân sách, bởi chi phí của dự án được tính dựa trên số lượng trụ chứ không phải số làn. Khi bạn cung cấp yêu cầu về số làn và sơ đồ mặt bằng, đội ngũ của chúng tôi sẽ tư vấn chính xác cấu hình cần thiết để tối ưu hóa không gian, đảm bảo hiệu quả vận hành và thẩm mỹ cho công trình của bạn.

Nguyên lý hoạt động thông minh của Swing Barrier

Sự tinh vi của cổng Swing Barrier nằm ở quy trình hoạt động tự động, thông minh và an toàn. Dưới đây là các bước hoạt động tiêu chuẩn của một hệ thống:

1. Trạng thái chờ: Ở trạng thái mặc định, hai cánh tay của cổng đóng lại, khóa bằng lực từ của động cơ. Đèn LED trên thân vỏ hiển thị màu đỏ.
2. Xác thực hợp lệ: Người dùng tiến đến và thực hiện xác thực (quẹt thẻ từ, đặt vân tay, nhận diện khuôn mặt…).
3. Xử lý tín hiệu: Đầu đọc gửi tín hiệu xác thực hợp lệ đến bo mạch điều khiển trung tâm.
4. Mở cổng: Bo mạch ra lệnh cho động cơ, hai cánh tay cổng nhẹ nhàng xoay mở ra để tạo lối đi. Đồng thời, đèn LED chỉ dẫn chuyển sang màu xanh lá cây.
5. Đi qua & Giám sát an toàn: Khi người dùng đi qua, các cặp cảm biến hồng ngoại sẽ phát hiện. Hệ thống sẽ duy trì trạng thái mở cho đến khi người dùng đi qua hoàn toàn. Nếu có người hoặc vật cản dừng lại giữa cổng, cánh tay sẽ không đóng lại để đảm bảo an toàn tuyệt đối (tính năng chống kẹp).
6. Tự động đóng: Sau khi người dùng đã đi qua và không còn vật cản trong vùng cảm biến, cổng sẽ tự động đóng lại sau một khoảng thời gian trễ (có thể điều chỉnh, thường là 3-5 giây) và quay về trạng thái chờ.

Thông số kỹ thuật của swing barrier

Đối với các nhà tích hợp hệ thống, kỹ sư dự án, các thông số dưới đây là cơ sở quan trọng để đánh giá sự phù hợp của sản phẩm với yêu cầu của công trình.

Tiêu chí kỹ thuật	Thông số kỹ thuật
Yêu cầu về nguồn điện	AC220V, 50 / 60Hz
Công suất (w)	35W
Nhiệt độ làm việc	-25°C – 75°C
Độ ẩm làm việc	5% – 80%
Môi trường làm việc	Trong nhà hoặc ở ngoài trời (có mái che)
Tốc độ qua lại	Tối đa 35 người/phút/làn
Chiều rộng làn đường (mm)	≤ 800mm – 900mm
Vật liệu chế tạo	Thép không gỉ SUS304
Đèn Led chỉ dẫn	Có
Chế độ khẩn cấp	Có (Tự động mở khi mất điện)
Mức độ bảo mật	Trung bình
Độ bền	> 2 triệu lần đóng/mở

Phân tích từ chuyên gia: Trong bảng trên, hai thông số đáng chú ý nhất là Độ bền > 2 triệu lần, cho thấy sự tin cậy của động cơ và cơ cấu cơ khí, và Chiều rộng làn đường lên tới 900mm, khẳng định ưu thế vượt trội của cổng Swing Barrier trong việc tạo ra lối đi rộng rãi.

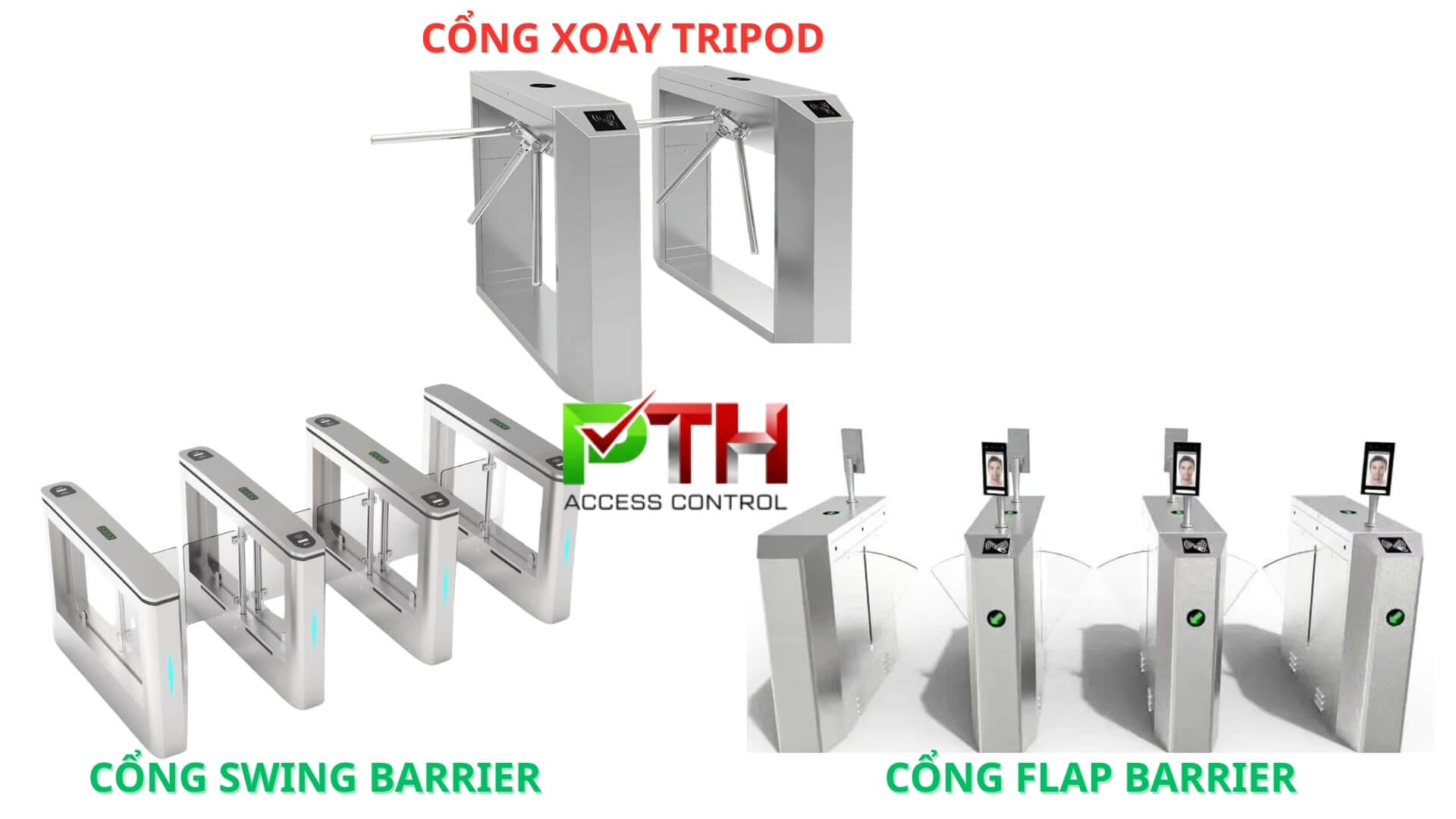

So sánh Swing Barrier, Flap Barrier và Tripod Turnstile

Để hiểu rõ hơn giá trị và vị thế của cổng kiểm soát Swing Barrier, việc đặt nó lên bàn cân so sánh với các giải pháp phổ biến khác là rất cần thiết. Qua kinh nghiệm triển khai, chúng tôi nhận thấy mỗi loại cổng đều có ưu và nhược điểm riêng, phù hợp với từng môi trường cụ thể.

Tiêu chí	Swing Barrier	Flap Barrier (Cổng cánh bướm)	Tripod Turnstile (Cổng 3 càng)
Độ rộng lối đi	Rất rộng (60cm – 120cm)	Trung bình (55cm – 60cm)	Hẹp (50cm – 55cm)
Tính thẩm mỹ	Cao, sang trọng, tinh tế	Cao, hiện đại	Tiêu chuẩn, thực dụng
Đối tượng phù hợp	Mọi đối tượng, lý tưởng cho người khuyết tật (xe lăn), người mang hành lý	Người đi bộ thông thường	Người đi bộ thông thường
Tốc độ lưu thông	Trung bình	Nhanh	Trung bình
Mức độ an ninh	Tốt	Tốt	Rất tốt (chống leo trèo tốt hơn)
Chi phí đầu tư	Cao	Trung bình – Cao	Thấp – Trung bình

Như vậy, có thể thấy không có giải pháp nào là tốt nhất tuyệt đối. Tripod Turnstile là lựa chọn kinh tế cho việc kiểm soát lưu lượng lớn tại nhà máy, công trường. Flap Barrier cân bằng giữa tốc độ và thẩm mỹ cho các trung tâm thương mại. Và Swing Barrier là lựa chọn không có đối thủ khi các yêu cầu về sự sang trọng, lối đi rộng không rào cản và đẳng cấp kiến trúc được đặt lên hàng đầu.

Ưu điểm vượt trội của cổng tự động Swing Barrier

Từ những phân tích và so sánh ở trên, có thể đúc kết những ưu điểm vượt trội đã làm nên tên tuổi của cổng Swing Barrier trong phân khúc cao cấp. Đây không chỉ là một thiết bị an ninh, mà còn là một khoản đầu tư vào giá trị và thương hiệu của không gian kiến trúc.

Thiết kế sang trọng, nâng tầm đẳng cấp không gian

Đây là ưu điểm không thể bàn cãi. Với thân vỏ inox được gia công tỉ mỉ và cánh tay bằng kính hoặc acrylic trong suốt, cổng Swing Barrier tạo ra một lối đi tinh tế, thanh lịch. Nó hòa hợp một cách hoàn hảo với các kiến trúc hiện đại, đặc biệt là tại các sảnh lớn sử dụng nhiều vật liệu kính, giúp không gian luôn thoáng đãng và cởi mở.

Lối đi rộng rãi, tiếp cận không rào cản

Với chiều rộng làn đường có thể lên tới 900mm hoặc hơn, Swing Barrier dễ dàng đáp ứng nhu cầu di chuyển của mọi đối tượng, bao gồm cả những người cần sự hỗ trợ đặc biệt. Đây là giải pháp lý tưởng cho:

• Người khuyết tật sử dụng xe lăn.
• Phụ huynh đẩy xe em bé.
• Hành khách kéo theo vali, hành lý lớn.
• Nhân viên vận chuyển hàng hóa bằng xe đẩy nhỏ.

Vận hành thông minh, an toàn tuyệt đối

Như đã phân tích, hệ thống đa cảm biến hồng ngoại là “linh hồn” của tính năng an toàn. Chúng liên tục giám sát khu vực di chuyển, đảm bảo cánh tay sẽ không bao giờ đóng lại nếu phát hiện có người hoặc vật cản. Tính năng chống kẹp (anti-clamping) này mang lại sự an tâm tuyệt đối cho cả người sử dụng và ban quản lý vận hành.

Hoạt động êm ái, bền bỉ vượt trội

Nhờ được trang bị động cơ không chổi than (Brushless DC Motor) tiên tiến, cổng tự động Swing Barrier vận hành gần như không gây ra tiếng ồn, tạo ra một môi trường yên tĩnh và chuyên nghiệp. Công nghệ này cũng giúp giảm thiểu mài mòn, tăng cường độ bền của thiết bị lên đến hàng triệu lần đóng mở.

Tích hợp linh hoạt với mọi công nghệ xác thực

Hệ thống Swing Barrier là một hệ thống mở, hoàn toàn tương thích với tất cả các công nghệ kiểm soát ra vào hiện có trên thị trường, từ cơ bản đến hiện đại nhất như: thẻ từ RFID, vân tay, nhận diện khuôn mặt, mã QR, và thậm chí là các ứng dụng trên điện thoại thông minh.

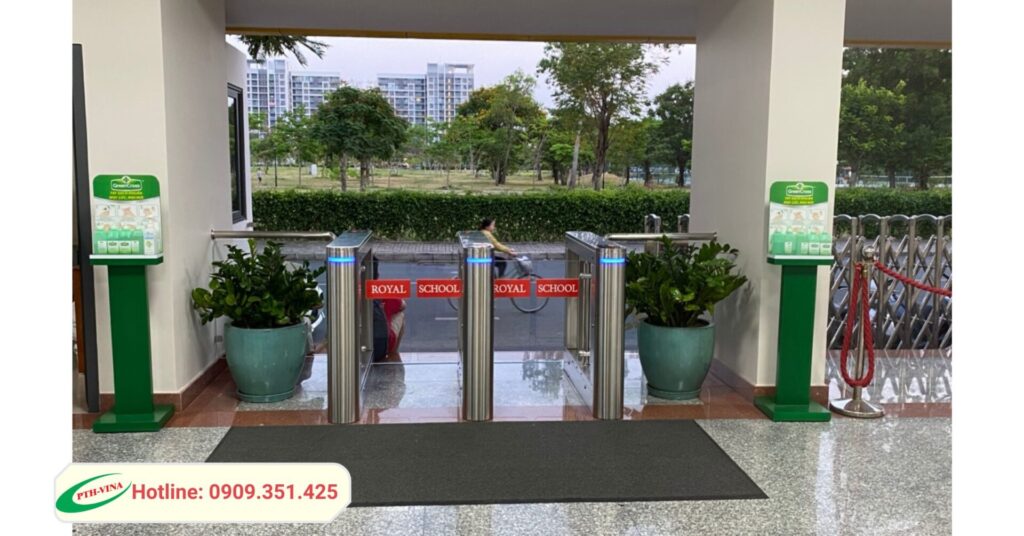

Ứng dụng phổ biến của cổng Swing Barrier ở đâu?

Với những đặc tính cao cấp của mình, cổng Swing Barrier là sự lựa chọn hàng đầu cho các địa điểm yêu cầu cao về cả an ninh và thẩm mỹ:

• Sảnh chính của các tòa nhà văn phòng hạng A, trung tâm tài chính: Khẳng định đẳng cấp và sự chuyên nghiệp của doanh nghiệp ngay từ lối vào.
• Lối vào khách sạn 5 sao, trung tâm hội nghị: Tạo ra ấn tượng sang trọng và chào đón nồng nhiệt cho khách hàng và đối tác.
• Cửa soát vé tại các khu du lịch cao cấp, sân golf: Kiểm soát vé một cách tinh tế, không làm mất đi vẻ đẹp của cảnh quan.
• Lối đi ưu tiên, phòng chờ VIP tại sân bay: Phục vụ hành khách cần không gian di chuyển rộng rãi với hành lý.
• Lối vào thư viện, bảo tàng, trụ sở tập đoàn: Kiểm soát người ra vào một cách nhẹ nhàng, trật tự và không gây tiếng ồn.

Báo giá cổng Swing Barrier chi tiết và các yếu tố ảnh hưởng

Chi phí đầu tư cho một hệ thống Swing Barrier phụ thuộc lớn vào cấu hình và các tính năng đi kèm. Tại PTH, chúng tôi luôn tư vấn các giải pháp phù hợp nhất với ngân sách của khách hàng và cung cấp báo giá minh bạch, chi tiết.

Bảng giá tham khảo theo từng loại cấu hình

Loại	Giá tham khảo (VNĐ)
Cổng swing barrier 1 cánh	15.000.000 – 30.000.000
Cổng swing barrier 2 cánh	30.000.000 – 50.000.000
Cổng swing barrier tích hợp đầu đọc thẻ/vân tay	35.000.000 – 60.000.000

Phân tích chi tiết bảng giá

• Cấu hình 1 cánh vs. 2 cánh: Cổng 1 cánh thường được sử dụng để tạo một làn đi riêng biệt cạnh tường hoặc làm làn chuyên dụng cho người khuyết tật bên cạnh các hệ thống cổng khác. Trong khi đó, cổng 2 cánh tạo ra một lối đi chính cân đối, sang trọng và là cấu hình phổ biến nhất tại các sảnh lớn.
• Gói tích hợp sẵn đầu đọc: Đây là một giải pháp trọn gói, giúp khách hàng tiết kiệm thời gian lựa chọn và đảm bảo tính tương thích 100% giữa cổng và thiết bị xác thực. Chi phí cao hơn bao gồm giá trị của đầu đọc và công cấu hình hệ thống.
• Tại sao có khoảng giá chênh lệch? Sự chênh lệch trong từng loại cấu hình (ví dụ: cổng 2 cánh có giá từ 30-50 triệu) đến từ các yếu tố chất lượng đã được đề cập: thương hiệu (ZKTeco, Keyable, Turboo…), chất liệu và độ dày của cánh tay, chất lượng động cơ (châu Âu/châu Á), và quan trọng nhất là số lượng cặp cảm biến an toàn được trang bị.

Kinh nghiệm lựa chọn và lắp đặt Swing Barie hiệu quả

• Chú trọng đến cảm biến an toàn: Luôn yêu cầu nhà cung cấp demo tính năng chống kẹp. Đây là yếu tố quan trọng nhất đảm bảo an toàn cho người sử dụng, đặc biệt là ở những nơi có trẻ em.
• Ưu tiên động cơ không chổi than (Brushless Motor): Đây là “trái tim” của thiết bị. Đầu tư vào động cơ tốt là đầu tư cho sự ổn định và tuổi thọ lâu dài của hệ thống, giảm thiểu chi phí bảo trì.

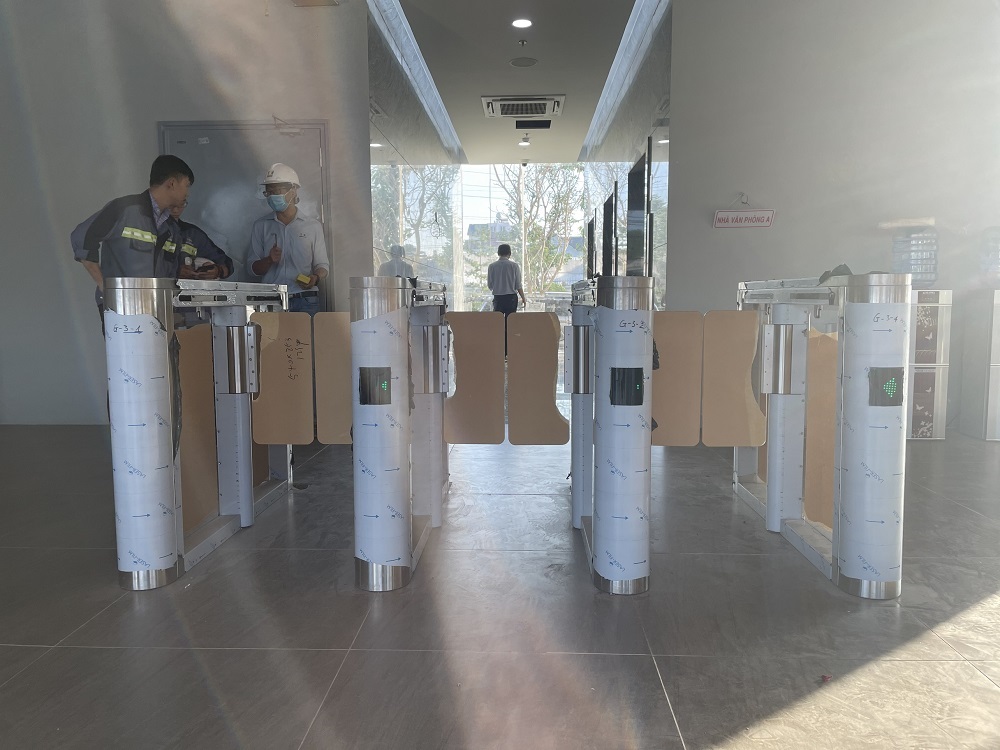

• Đánh giá năng lực của nhà cung cấp: Một hệ thống đắt tiền sẽ trở nên vô dụng nếu được lắp đặt bởi một đội ngũ thiếu kinh nghiệm. Hãy chọn một đối tác không chỉ bán sản phẩm, mà còn có khả năng tư vấn giải pháp, thi công chuyên nghiệp và đồng hành hỗ trợ kỹ thuật lâu dài.

PTH Access Control – Tư Vấn & Lắp Đặt Swing Barrier Chuyên Nghiệp

Tại PTH, chúng tôi hiểu rằng đầu tư vào một hệ thống Swing Barrier là một quyết định quan trọng, ảnh hưởng đến cả an ninh và bộ mặt của một tổ chức. Với kinh nghiệm đã được chứng minh qua nhiều dự án cho các toà nhà lớn, chúng tôi tự hào đáp ứng đầy đủ các tiêu chí của một nhà cung cấp uy tín:

• Tư vấn đúng nhu cầu: Chúng tôi lắng nghe, phân tích và giúp bạn lựa chọn sản phẩm có cấu hình và chi phí tối ưu nhất, phù hợp với kiến trúc và lưu lượng thực tế.
• Sản phẩm chính hãng: Cam kết 100% sản phẩm cung cấp có đầy đủ giấy tờ chứng nhận xuất xứ, chất lượng (CO, CQ).
• Thi công chuyên nghiệp: Đội ngũ kỹ thuật của PTH đảm bảo quá trình lắp đặt diễn ra nhanh chóng, an toàn và đạt tiêu chuẩn thẩm mỹ cao nhất.
• Hậu mãi tận tâm: Chúng tôi không chỉ bán hàng. Chúng tôi đồng hành cùng bạn trong suốt quá trình vận hành với chính sách bảo hành rõ ràng và dịch vụ hỗ trợ kỹ thuật nhanh chóng.

---

Swing Barrier không chỉ là một chiếc cổng an ninh, nó là một tuyên ngôn về sự hiện đại, chuyên nghiệp và đẳng cấp. Đây là sự đầu tư xứng đáng cho những không gian đòi hỏi sự cân bằng hoàn hảo giữa an ninh và thẩm mỹ. Việc lựa chọn đúng sản phẩm và một đối tác lắp đặt có tâm, có tầm sẽ đảm bảo khoản đầu tư của bạn mang lại giá trị bền vững trong nhiều năm tới.

Liên hệ với chuyên gia của PTH Access Control ngay hôm nay để nhận tư vấn và khảo sát cho dự án của bạn!

Thông tin liên hệ:

🏢 CỔNG KIỂM SOÁT ĐI BỘ PTH - PTH ACCESS CONTROL

🗺️ Địa chỉ: 55/1/15 Cây Keo, Phường Tam Phú, Tp. Thủ Đức, TP. Hồ Chí Minh

☎️ Điện thoại/Zalo: 0936 961 586 | 0962 218 547 | 0909 351 425

📩 Email: contact@congkiemsoatdibopth.com

🌐 Website: https://congkiemsoatdibopth.com/danh-muc/cong-swing-gate

Câu hỏi thường gặp (FAQ)

1. Cổng Swing Barrier có an toàn cho trẻ em không?

Trả lời: Rất an toàn. Hệ thống được trang bị nhiều cặp cảm biến hồng ngoại. Nếu phát hiện trẻ em (hoặc bất kỳ vật cản nào) đứng trong khu vực đóng của cánh tay, cổng sẽ không đóng lại hoặc tự động đảo chiều, loại bỏ hoàn toàn rủi ro bị kẹp.

2. Khi mất điện, cổng sẽ hoạt động như thế nào?

Trả lời: Theo tiêu chuẩn an toàn PCCC, khi có sự cố mất điện, cánh tay của cổng Swing Barrier sẽ tự động mở ra và giữ nguyên ở trạng thái mở để tạo thành lối thoát hiểm tự do.

3. Thời gian lắp đặt hệ thống này mất bao lâu?

Trả lời: Đối với một lối đi tiêu chuẩn (một cặp cổng), nếu mặt bằng đã sẵn sàng, đội ngũ kỹ thuật của PTH có thể hoàn thành việc lắp đặt và bàn giao trong vòng 1 ngày làm việc.
