Bạn có thể dễ dàng bắt gặp hình ảnh những chiếc thanh chắn màu vàng cam tại cổng các khu công nghiệp, bãi giữ xe thông minh hay trạm thu phí trên khắp TP.HCM. Chúng hoạt động cần mẫn ngày đêm, nâng lên hạ xuống hàng ngàn lần mỗi ngày. Nhưng đã bao giờ bạn tự hỏi, bên trong “chiếc hộp sắt” đó chứa đựng những gì? Cấu tạo barie tự động gồm những bộ phận nào và nguyên lý vận hành của nó ra sao?
Nhiều khách hàng khi tìm đến PTH Access Control thường chia sẻ rằng họ từng mua phải những bộ barie giá rẻ trôi nổi, chỉ dùng được vài tháng là motor bị nóng, main bị treo hoặc lò xo bị giãn. Nguyên nhân chính là do thiếu hiểu biết về “nội thất” bên trong, dẫn đến việc không đánh giá được chất lượng linh kiện.
Bài viết này, với kinh nghiệm nhập khẩu và lắp đặt hàng ngàn dự án, chúng tôi sẽ cùng bạn “mổ xẻ” chi tiết nguyên lý hoạt động barie để bạn có đủ kiến thức lựa chọn được sản phẩm bền bỉ, đúng giá trị thực.
1. Barie tự động là gì?
Hiểu một cách đơn giản, barie tự động (hay còn gọi là cổng barie điện, barrier tự động, thanh chắn xe) là một thiết bị kiểm soát ra vào sử dụng động cơ điện để nâng hạ thanh chắn, thay thế cho sức người.
Nó không chỉ là một thanh nhôm chắn ngang đường. Nó là một hệ thống cơ điện tử đồng bộ, có khả năng kết hợp với các thiết bị thông minh khác như đầu đọc thẻ từ, camera nhận diện biển số hay cảm biến an toàn để tạo thành một quy trình kiểm soát khép kín, an ninh và chuyên nghiệp.

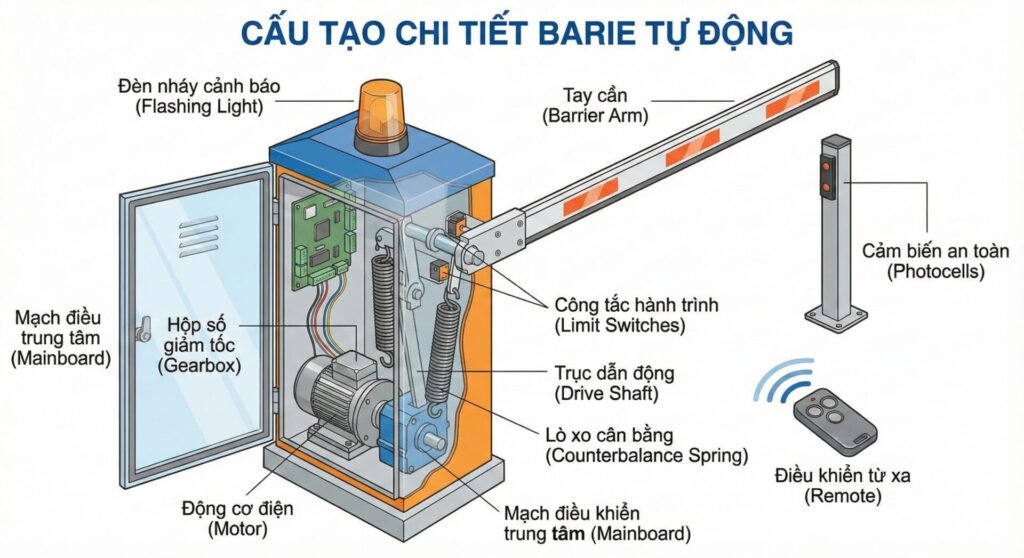

2. Cấu tạo chi tiết của một bộ Barie tự động
Một bộ barie hoàn chỉnh không phải là một khối liền mạch, mà là sự lắp ghép chính xác giữa cơ khí và điện tử. Sự ổn định của hệ thống phụ thuộc vào việc các bộ phận này có “hiểu ý” nhau hay không. Dưới đây là 3 thành phần cốt lõi nhất:

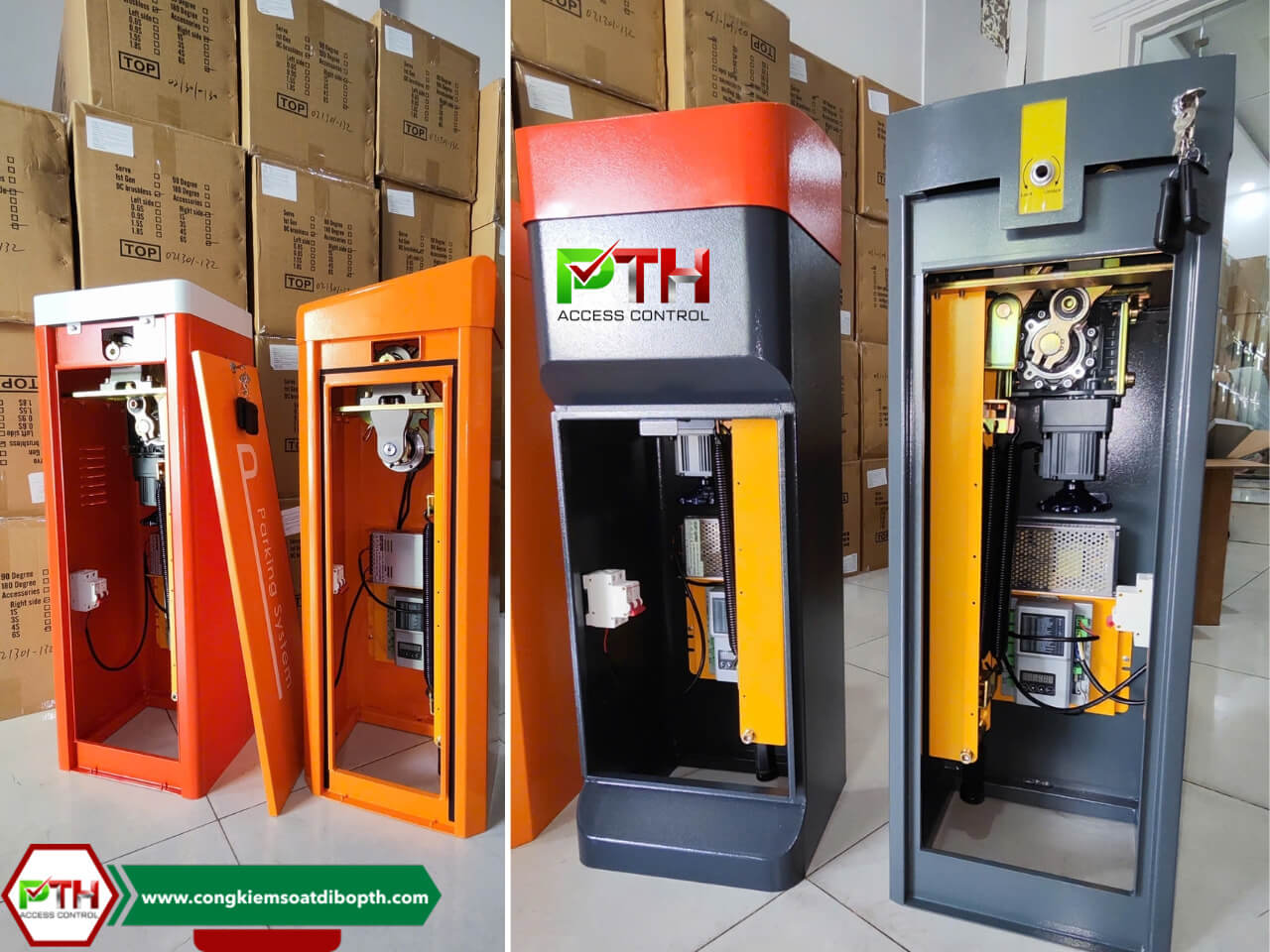

2.1. Thân vỏ barrier
Nhiều người nghĩ thùng máy chỉ là cái vỏ sắt để che mưa che nắng, loại nào chẳng được. Đây là sai lầm tai hại.
- Chất liệu: Thùng máy barie chất lượng (như các dòng Bisen, MAG mà PTH phân phối) thường được làm bằng thép sơn tĩnh điện dày hoặc Inox 304 cao cấp. Tại khí hậu nóng ẩm mưa nhiều như Việt Nam, nếu vỏ máy làm từ tôn mỏng kém chất lượng, chỉ sau 1 năm sẽ bị rỉ sét, nước mưa ngấm vào làm hỏng bo mạch bên trong.
- Tiêu chuẩn bảo vệ: Một thùng máy đạt chuẩn phải đáp ứng tiêu chuẩn IP54 hoặc IP55 (chống bụi, chống nước tạt). Bên trong thùng máy thường được thiết kế khoa học để luồng khí đối lưu, giúp tản nhiệt cho động cơ khi hoạt động dưới trời nắng gắt.
2.2. Động cơ (Motor) và Hộp số giảm tốc
Đây là bộ phận đắt tiền nhất và quyết định 80% độ bền của barie. Khi tìm hiểu về cấu tạo barie tự động, bạn phải soi thật kỹ phần này.
- Motor (Động cơ): Có hai loại chính là Motor AC (xoay chiều) và Motor DC (một chiều).
- Hàng giá rẻ: Thường dùng lõi dây nhôm pha, tản nhiệt kém. Khi hoạt động liên tục vào giờ cao điểm, motor rất dễ bị nóng và tự ngắt (thậm chí cháy).
- Hàng chính hãng (Bisen, FAAC, MAG): Sử dụng 100% lõi đồng nguyên chất, khả năng chịu nhiệt cực tốt. Đặc biệt, các dòng Barie DC cao cấp (như MAG Servo) còn cho phép điều chỉnh tốc độ nâng hạ linh hoạt và hoạt động êm ái hơn hẳn.
- Hộp số giảm tốc: Vì motor quay với tốc độ rất cao (hàng nghìn vòng/phút), nên cần qua bộ hộp số để giảm tốc độ và tăng mô-men xoắn (lực nâng). Hộp số xịn phải có các bánh răng bằng thép tôi cứng ngâm trong dầu bôi trơn để tránh mài mòn theo thời gian.
2.3. Mạch điều khiển (Mainboard)
Nếu motor là cơ bắp thì Mainboard chính là bộ não điều khiển mọi hoạt động. Nguyên lý hoạt động barie có trơn tru hay không là do mainboard quyết định.
Một bo mạch điều khiển xịn sẽ có các đặc điểm sau:
- Vi xử lý thông minh: Nhận tín hiệu từ nút nhấn, remote hoặc phần mềm bãi xe cực nhanh (độ trễ gần như bằng 0).
- Tích hợp đa năng: Có sẵn các cổng kết nối chờ để gắn cảm biến quang (photocell), vòng từ (loop detector), đèn LED cảnh báo… mà không cần hàn chế thêm.
- Độ bền linh kiện: Các tụ điện, chip xử lý trên mainboard chính hãng được phủ lớp keo chống ẩm, giúp hoạt động ổn định trong môi trường độ ẩm cao tại tầng hầm hoặc ngoài trời.

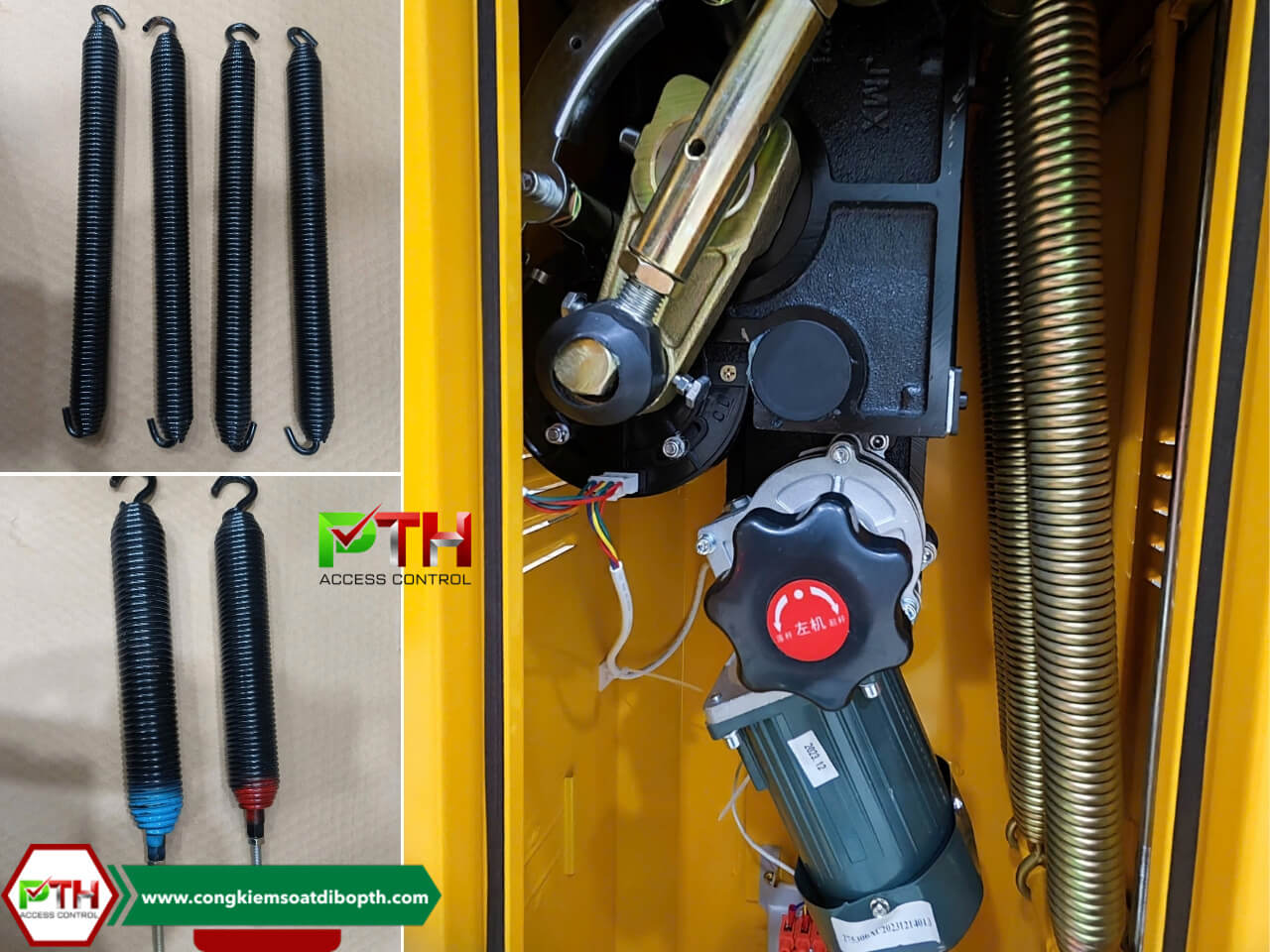

2.4. Cơ cấu lò xo trợ lực barie
Trong cấu tạo barie tự động, lò xo (Spring) đóng vai trò quan trọng thứ hai sau động cơ, nhưng thường bị khách hàng bỏ qua.
Hãy tưởng tượng: Một thanh chắn dài 6m nặng khoảng 5-7kg. Nếu chỉ dựa hoàn toàn vào sức kéo của motor để nâng lên hạ xuống hàng ngàn lần, motor sẽ rất nhanh bị “kiệt sức” và cháy.
- Nguyên lý cân bằng: Lò xo hoạt động như một đối trọng. Khi thanh chắn hạ xuống (nằm ngang), lò xo bị nén (hoặc giãn tùy thiết kế) tích trữ năng lượng. Khi có lệnh mở, lò xo bung lực ra để hỗ trợ motor nâng cần lên. Nhờ đó, motor chỉ tốn rất ít lực để dẫn hướng.
- Lưu ý kỹ thuật: Tùy vào chiều dài tay cần (2m, 4m hay 6m) mà kỹ thuật viên PTH sẽ chọn loại lò xo có độ cứng phù hợp. Nếu lò xo quá yếu, cần sẽ bị rung lắc khi đóng. Nếu lò xo quá cứng, motor sẽ bị ghì lại.
2.5. Thanh chắn (Tay cần Barie)
Đây là bộ phận duy nhất “lộ thiên” tương tác trực tiếp với phương tiện.
- Chất liệu: Thường làm bằng hợp kim nhôm rỗng để đảm bảo độ nhẹ nhưng vẫn cứng cáp, không bị cong vênh dưới nắng nóng. Bên ngoài được dán decal phản quang giúp tài xế dễ dàng quan sát vào ban đêm.
- Phân loại theo nhu cầu:
- Cần thẳng: Phổ biến nhất, dùng cho cổng thoáng.
- Cần gập: Thiết kế thông minh cho các hầm gửi xe chung cư tại TP.HCM, nơi có trần thấp. Khi nâng lên, cần tự động gấp khúc 90 độ để tránh va chạm trần.
- Cần hàng rào: Có các thanh dọc xếp đan xen, ngăn chặn người đi bộ chui qua.
Tham khảo các loại thanh chắn barie và phụ kiện thay thế tại đây

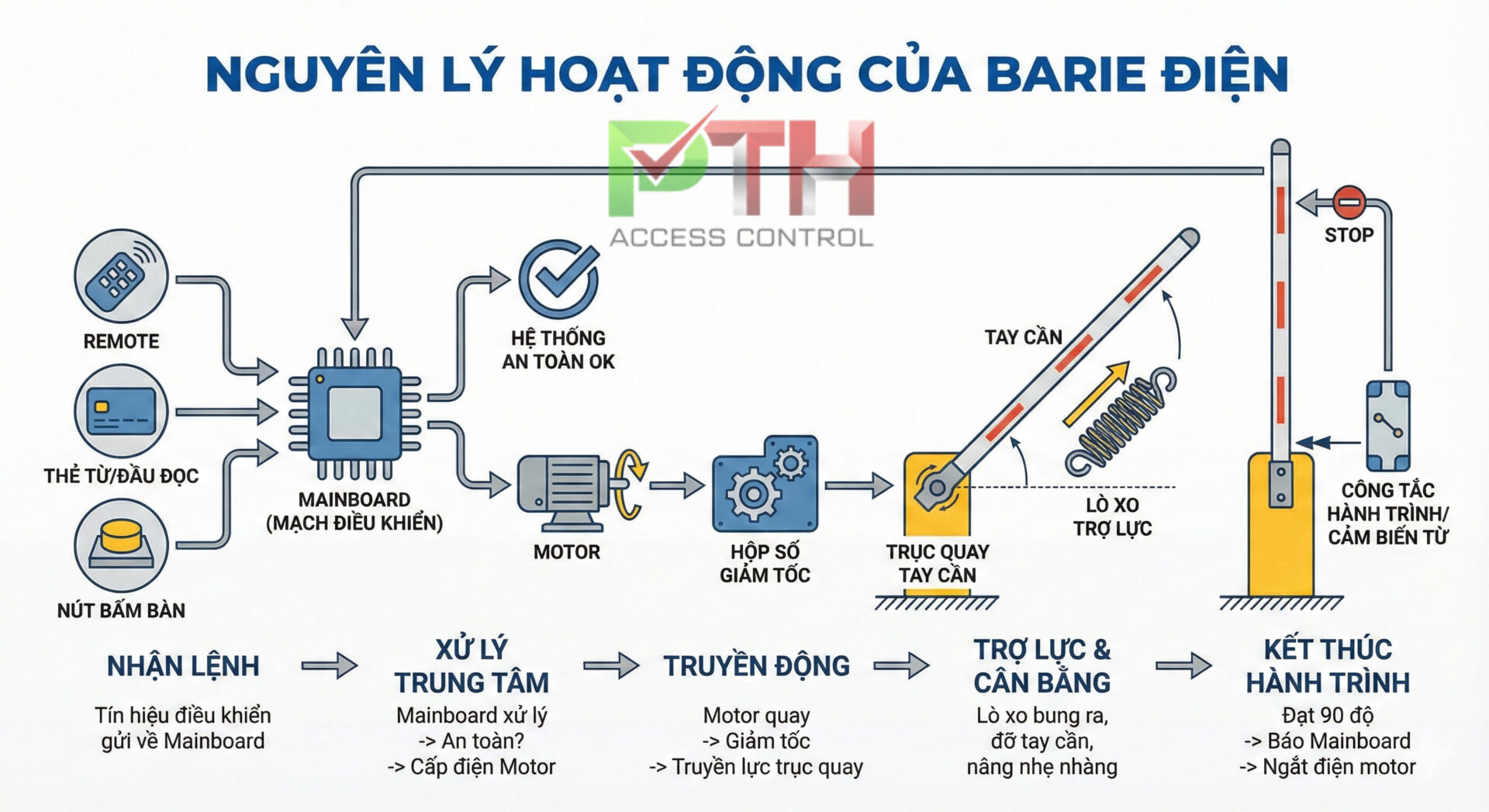

3. Nguyên lý hoạt động của Barie điện
Hiểu rõ nguyên lý hoạt động barie sẽ giúp bạn dễ dàng bắt bệnh khi hệ thống gặp sự cố. Quy trình vận hành diễn ra như sau:
- Nhận lệnh (Input): Khi người dùng bấm Remote, thẻ từ quét qua đầu đọc, hoặc nhân viên bảo vệ bấm nút tại bàn, tín hiệu điều khiển sẽ được gửi về Mainboard (Mạch điều khiển).
- Xử lý trung tâm: Mainboard phân tích tín hiệu. Nếu hệ thống an toàn (không có vật cản che cảm biến), nó sẽ cấp điện áp cho Motor.
- Truyền động: Trục Motor quay, thông qua bộ hộp số giảm tốc để chuyển đổi tốc độ quay nhanh thành lực nâng lớn. Chuyển động quay này tác động lên trục quay của tay cần.
- Trợ lực & Cân bằng: Ngay lúc này, lò xo trợ lực bung ra, “đỡ” lấy trọng lượng của tay cần, giúp tay cần nâng lên nhẹ nhàng mà không gây tiếng ồn.
- Kết thúc hành trình: Khi tay cần đạt đến vị trí thẳng đứng (90 độ), công tắc hành trình (Limit Switch) hoặc cảm biến từ sẽ báo hiệu về Mainboard để ngắt điện motor ngay lập tức, giữ cần đứng yên tại vị trí mở.
Quy trình đóng lại diễn ra ngược lại. Đặc biệt, các dòng barie hiện đại tại PTH còn có tính năng “gặp vật cản tự đảo chiều” để đảm bảo an toàn tuyệt đối cho xe cộ.
4. Tại sao cần bản vẽ kỹ thuật trước khi lắp đặt?
Nhiều khách hàng thắc mắc: “Mua cái barie thôi mà, cần gì vẽ vời cho phức tạp?”. Nhưng thực tế, bản vẽ lắp đặt barie chính là sự khác biệt giữa “thợ vườn” và chuyên gia.

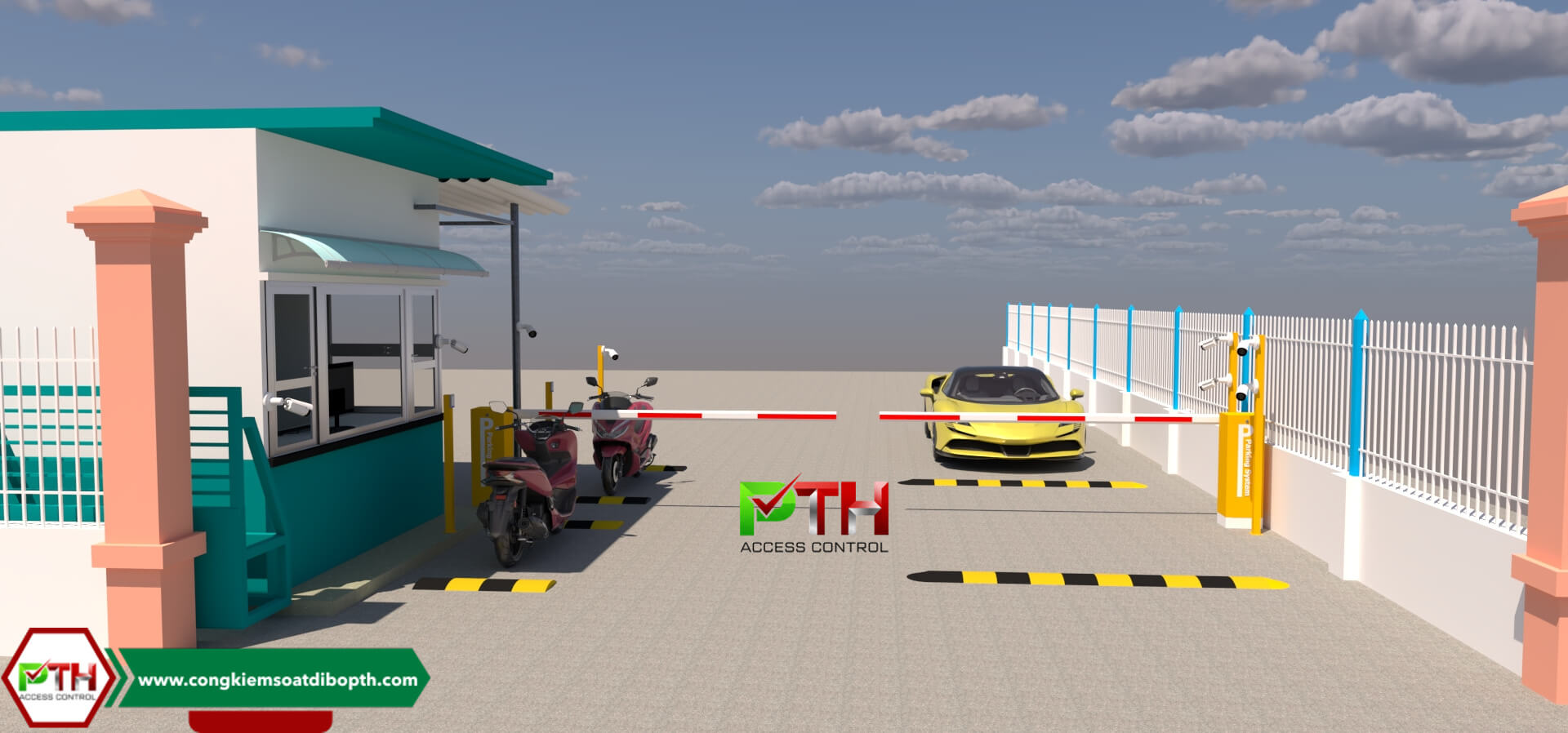

Tại PTH Access Control, trước khi thi công, chúng tôi luôn cung cấp bản vẽ 3D mô phỏng:
- Vị trí đặt đảo bê tông (Island): Để đảm bảo xe container hay xe tải lớn vào cua không va quẹt vào trụ barie.
- Phương án đi dây ngầm: Đảm bảo thẩm mỹ và tránh bị chuột cắn dây tín hiệu.
- Vùng quét của tay cần: Tính toán chính xác để cần không va vào mái che hay bốt bảo vệ.
5. Các lỗi thường gặp liên quan đến cấu tạo Barie
Sau một thời gian sử dụng, nếu không bảo trì, barie có thể gặp một số bệnh sau:
- Cần bị rung lắc mạnh khi đóng/mở: Do lò xo bị giãn, mất tính đàn hồi cân bằng. -> Cách xử lý: Tăng đưa lò xo hoặc thay mới.
- Motor có tiếng kêu ù ù nhưng cần không lên: Do tụ kích của motor bị hỏng hoặc điện áp yếu. -> Cách xử lý: Kiểm tra tụ điện và nguồn cấp.
- Remote bấm không ăn: Do hết pin hoặc mainboard bị lỗi nhận sóng.
Cấu tạo barie tự động tuy không quá phức tạp nhưng đòi hỏi sự đồng bộ cao giữa các linh kiện. Một bộ motor xịn sò của Ý sẽ không thể phát huy tác dụng nếu đi kèm với một bộ mainboard rẻ tiền hay một chiếc lò xo sai thông số.
Đó là lý do tại sao bạn nên chọn những đơn vị nhập khẩu trực tiếp và am hiểu kỹ thuật chuyên sâu như PTH Access Control. Chúng tôi không chỉ bán sản phẩm, chúng tôi cung cấp một giải pháp vận hành ổn định lâu dài.
Nếu bạn đang cần tư vấn về kỹ thuật, xin báo giá hoặc cần bản vẽ thiết kế 3D cho dự án lắp đặt barrier tự động, đừng ngần ngại liên hệ với chúng tôi ngay hôm nay.
